Svarové housenky

16.08.2010 09:31

Jak vytvořit svařenec jsme si ukázali v minulém příspěvku "Jak na svařenec, když chci nadále díl obrábět?". Dnes bychom se zaměřili na zobrazení svaru na výkrese. Pokud nechcete na výkrese zobrazovat svar jako obdelníčky, atd.. Zkuste následující postup.

1. Ve feature manageru ve výkrese dejte skrýt prvek "svar". Pokud děláte výkres ze sestavy bez vložených svarů, tak tento úkon odpadá.

 2. Pokud chcete vložit koutový svar = zadejte " Vložit -> Popisy -> Profil svaru ".

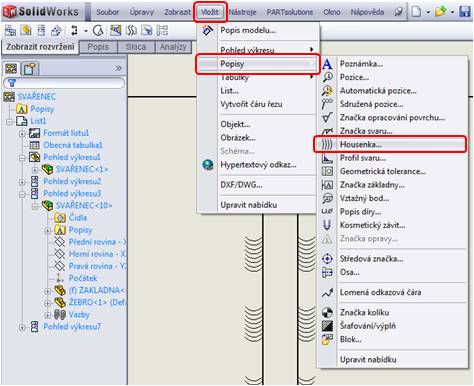

 3. Pokud chcete vložit svarovou housenku = zadejte " Vložit -> Popisy -> Housenka ".



4. Výkres s vloženými svary může poté vypadat takto.



Tento způsob se mi osvědčil jako nejrychlejší a na výkrese vypadá nejlépe. Jiný způsob jak řešit svařence je pomocí modulu svařovnání, ale pro zobrazení na výkres stejně musíte housenky vkládat ručně (pokud vám ovšem nestačí to co je vidět z modelu).
