Určitě jste se už někdy dostali do situace, že byste potřebovali posunout (vybočit) kótu, aby byla dobře čitelná. K tomuto účelu slouží postup vedoucí k vyhnutí vynášecí čáry pro kótu.
1. Pravým tlač. klik na vynášecí čáru kóty (důležité je kliknout na vynášecí čáru = ne kdekoli na kótu).

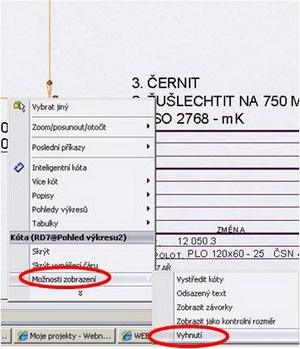

2. Vybrat z rozbalovacího menu "Možnosti zobrazení"->"Vyhnutí". Pokud jste před tím neklikli přímo na vynášecí čáru = v menu nebude nabídnuta možnost "Vyhnutí".

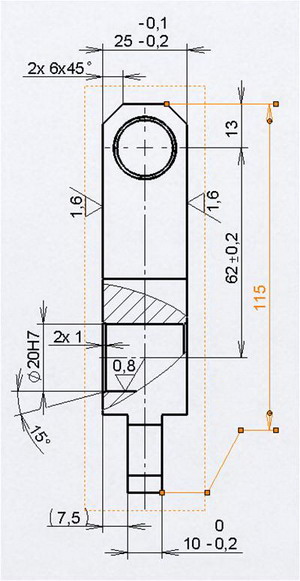

3. Na vynášecí čáře se objeví body vybočení = je možné manipulovat s kótou.
PS: Pro podrobný návod mrkni na video.
