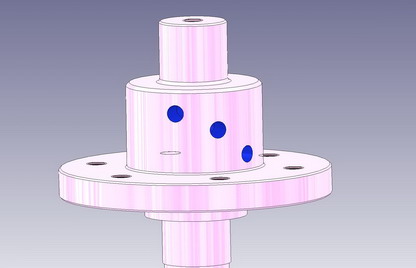

1. Spustit průvodce dírami + vybrat typ díry.
2. Přepnout do záložky "poloha" = automaticky naběhne 3D skicování pro umístění bodu = vybrat plochu na válci + klik.
3. Ve 3D skice zakótovat polohu díry vůči čelu válce.
4. Označit + CTRL některou rovinu + bod díry + v manažeru zvolit "na ploše" = skica se zarovná na vybranou rovinu.
