Jistě se Vám již někdy stalo, že ve výkrese při kótování velkého oblouku vycházel střed oblouku mimo výkresový prostor. Následující postup umožňuje zkrátit tyto kóty dle potřeby.

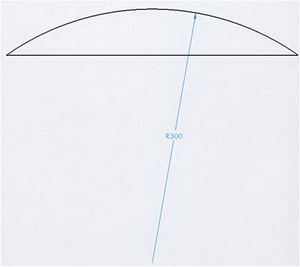

1. Zakótovat oblouk.

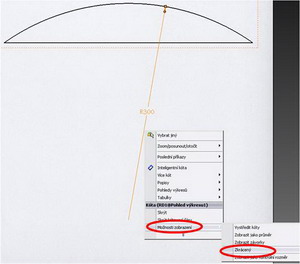

2. Klik pravým tlačítkem na kótu + "Možnosti zobrazení"->"Zkrácený".
3. Mohu manipulovat s kótou.
PS: Pro podrobný návod mrkni na video.
